需選用耐低溫（-196℃）且抗脆化的材料，如
304/316L
不銹鋼、銅鎳合金等，確保在極低溫度下保持機械強度與韌性。管道內壁需拋光處理以減少流動阻力，外層采用防腐蝕涂層，適應復雜環境下的長期使用。

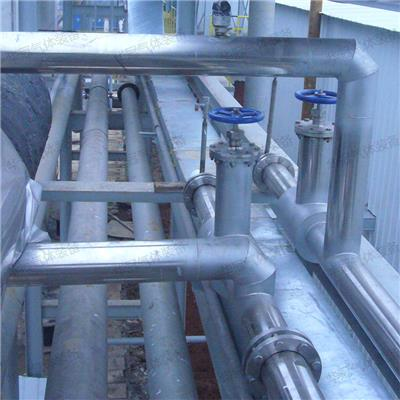

采用雙層真空絕熱結構（如中的真空夾層與排氣夾層設計），內層為輸送管，中層抽真空以隔絕熱傳導，外層為防護層。管道直徑根據流量需求設計（10-60mm
常見），坡度不小于 0.003 以確保積液順暢排出，減少氣液兩相流風險。
配置高精度壓力傳感器與智能調節閥，實時監測并調節系統壓力（設計壓力
0.6-3.2MPa）。通過閉環控制算法平衡儲罐與末端壓力，避免因壓力波動導致的液氮汽化或管道振動，確保輸送穩定性。
集成質量流量計與變頻泵組，根據末端需求動態調整流量。采用壓力補償算法消除管路沿程損失影響，配合氣液分離器分離汽化氮?dú)?，維持液態輸送效率，降低蒸發率至
0.5% 以下。
在管道接口、閥門等易漏點安裝紅外傳感器與可燃?xì)怏w探測器，結合分布式光纖測溫技術，實現毫米級泄漏定位。聯動緊急切斷閥與噴淋系統，泄漏時
1 秒內切斷氣源，同時啟動氮?dú)獯祾呦♂尛h(huán)境濃度。
設置多級安全閥（起跳壓力
1.1
倍工作壓力）與爆破片，配合壓力泄放管道將超壓氣體引至安全區域。管道支架采用抗震設計，連接處使用柔性補償器吸收熱脹冷縮應力，避免疲勞斷裂引發安全事故。
采用納米多孔絕熱材料（如氣凝膠）與真空多層絕熱（MLI）復合結構，熱導率低于
0.01W/(m?K)，降低液氮蒸發損失。針對長距離輸送，可集成液氮再液化裝置，回收汽化氮?dú)獠⒀h(huán)利用，節能率提升 30% 以上。
優化管路走向以縮短輸送距離，減少彎頭、閥門等局部阻力部件。管道外覆可拆卸式保溫套，便于維護同時保持絕熱性能，環境溫度
25℃時，管道表面溫升控制在 5℃以內。
采用標準化法蘭接口（如
ASME B16.5）與快拆接頭，支持多場景快速組裝。管路分區域模塊化布置，設置獨立檢修段，配合可視化流程圖，使單點維護時間縮短至 30 分鐘內。
減少零部件復雜度，關鍵部件（如閥門、傳感器）采用內置式安裝，避免低溫環境下的外露失效。配備智能診斷系統，通過振動、溫度數據預判部件壽命，提示預防性維護需求。
通過真空夾層絕熱結構與氣液分離裝置，將液氮輸送過程中的蒸發率控制在
1% 以下。結合管道內壁超光滑處理與流場仿真優化，降低沿程壓力損失至 0.05MPa/100m，提升輸送效率 20% 以上。
設計變流量輸送模式，支持
0.5-10m3/h 的寬量程調節，適應實驗室小劑量精準供給與工業級大規模連續輸送需求。通過壓力 -
流量耦合控制算法，實現不同海拔、溫度環境下的自動參數適配。
集成
PLC 控制與 SCADA 平臺，實時顯示壓力、溫度、液位等 30 + 關鍵參數，異常時觸發三級報警（預警、聲光報警、緊急停機）。歷史數據存儲周期達 1
年，支持事故追溯與趨勢分析。
關鍵閥門、傳感器采用雙冗余配置，主備通道自動切換，確?？刂葡到y(tǒng)可靠性達
99.99%。設置獨立于電控系統的機械聯鎖裝置，應對極端情況下的斷電、信號中斷等故障。
通過
5G / 工業以太網實現遠程監控，支持手機 APP 實時查看系統狀態、遠程參數配置與故障復位。利用 AI 算法分析傳感器數據，提前 72
小時預判管道結霜、閥門卡澀等潛在故障。
配置自動補液系統，當末端儲罐液位低于
30% 時，觸發自動啟停泵組與閥門聯動，實現 24 小時無人值守。結合電子圍欄技術，限制非授權人員接近危險區域，提升操作安全性。
在汽化器出口設置余熱回收裝置，將氮?dú)馄瘯r(shí)的冷量用于預冷
incoming 液氮，降低壓縮機能耗 15%。采用變頻調速技術，根據實際流量動態調整泵組功率，電耗較傳統系統降低 25%。
通過排氣夾層收集管道內汽化氮?dú)?，?jīng)壓力調節閥穩定后接入氮?dú)饣厥展芫W(wǎng)，避免直接排放導致的環境氧濃度降低風險。系統噪聲控制在
85dB 以下，符合工業場所職業健康標準。
開發醫療級、工業級、科研級三種配置方案：醫療級側重潔凈度（內壁電解拋光，Ra≤0.2μm），工業級強化耐磨防腐，科研級支持低溫環境下的高精度流量控制（精度
±0.5%）。
探索超導材料在低溫管道中的應用，降低導電損耗；研發基于機器視覺的管道裂紋檢測系統，實現非接觸式在線監測。結合數字孿生技術，構建虛擬仿真平臺，支持系統性能預評估與優化設計。
結語：液氮管路輸送系統的設計與功能開發需兼顧安全性、效率性與智能化，通過材料創新、控制策略優化及模塊化設計，滿足醫療、工業、科研等多領域需求。未來隨著低溫超導、氫能儲運等技術的發展，系統將向更低蒸發率、更高自動化、更強環境適應性方向持續演進。
